产品描述

警用电子围栏设备是一种特殊的伪基站，只采集用户手机 IMSI 信息，用于协助公安技侦部门通过采集信号覆盖区域内人群的手机IMSI 信息，从而实现监控某区域人流量变化以及对特定用户实施监控。当手机用户经过电子围栏基站信号覆盖区域时，电子围栏站触发手机上报IMSI信息，然后将IMSI信息通过有线/无线方式传输至后台分析软件进行数据处理、存储，给公安部门提供跟踪、监视、抓捕等工作提供依据。

基本功能

IMSI 采集
IMSI 采集功能是电子围栏设备基本功能之一，电子围栏基站向进入其信号覆盖区域的所有手机广播特殊的消息，终端收到后主动发起信令连接请求，和电子围栏站建立信令连接，然后通过上行直传信令上报手机 SIM 卡的 IMSI 信息给电子围栏基站，基站通知手机释放网络连接，同时将 IMSI 信息上报给后台分析系统，后台分析系统将 IMSI 信息保存入数据库，供公安人员查询、分析使用。

黑名单
黑名单功能基于电子围栏的 IMSI 采集功能，电子围栏站后台数据分析系统中可以自定义黑名单 IMSI 列表，对于电子围栏基站上报的每个 IMSI，后台数据分析系统收到后都会和黑名单中的 IMSI 信息逐一比较，一旦发现采集到的 IMSI 在黑名单列表中，立即发出报警信息，提示 IMSI 信息、上报基站、上报时间，后台操作人员根据报警信息，能快速知道对应的 IMSI 出现的位置、时间。此功能可以帮助公安人员对已知目标手机信息的前提下定点布控，相对使用人力布控更加高效、便捷。

用户定位
用户定位功能需要配合单兵定位终端使用，后台数据分析系统配置定位用户的 IMSI 信息，电子围栏基站启动并连接后台数据分析系
统后，后台数据分析系统将定位用户的 IMSI 信息下发给电子围栏基站，电子围栏基站判断当前采集到的 IMSI 信息为需要定位的 IMSI信息时，给用户手机配置测量信息要求目标手机持续上报收到的基站电平值，以及分配给目标手机特定的时频资源，单兵定位终端通过测量特定时频资源的信号强弱实现对目标手机的定位。

后台数据分析系统

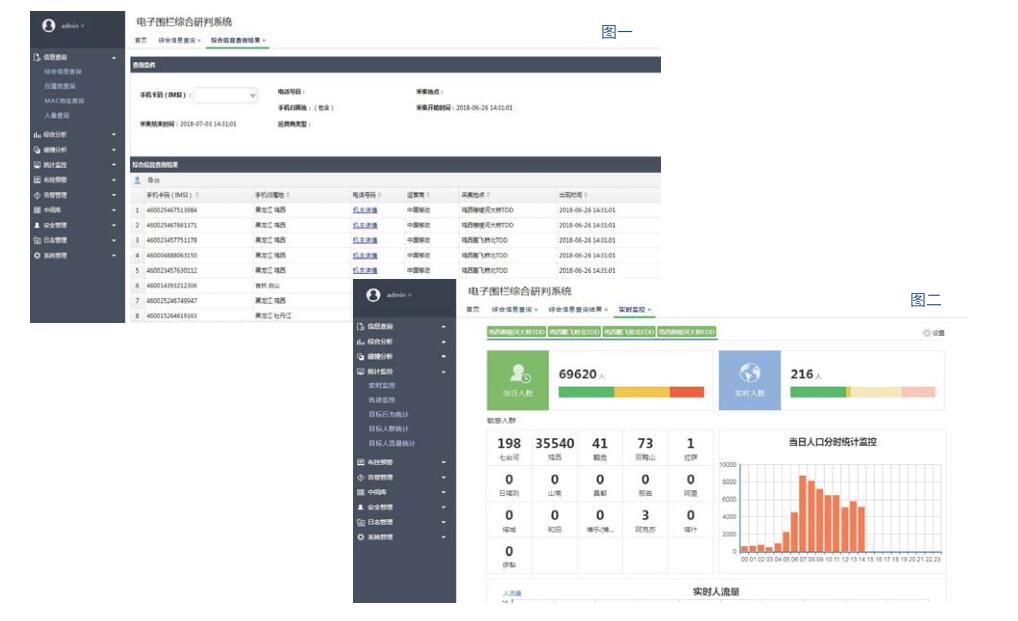

后台数据分析系统运行在 linux 平台之上，采用 B/S 架构，通过 IE 浏览器访问，对前端数据采集系统采集的 IMSI 信息进行解析，呈献给使用人员， 实时监控界面如下图一，显示每个站点采集的 IMSI 数量、间分布、归属地分布信息如下图二：


应用场景
定点布控
传统的派人员蹲点守候布控方式，需要的人员多而且效率低下，而且可能受其它因素限制影响布控效果，比如视线不好难以分辨涉案人员以及隐蔽性要求。电子围栏站可以作为定位布控的补充，由于涉案人员的手机信息往往是公安机关事先掌握的，因此可以在布控点架设电子围栏基站覆盖布控区域，当涉案人员的手机进入布控区域被电子围栏站采集到 IMSI 信息后系统会立即通知公安人员。

区域监控
架设电子围栏站覆盖特定区域，通过采集 IMSI 信息即可对特定区域实施进出人员监控，目前已经在南方某城市少数民族聚集区域使用，公安人员可以在后台实时了解到区域人员进出频次和数量，给公安部门应对可能的突发事件提供防控依据。

产品组成
电子围栏系统由前端数据采集系统、数据传输系、后台分析系统三部分组成，前端数据采集系统由 FDD/TDD 制式伪基站组成，采集到的 IMSI 信息通过公网或者专网回传到后台，后台数据分析系统可同时连接多套前端数据采集系统，网络拓扑结构如右图所示：
